初めてのPAガイド・音響機材マニュアル

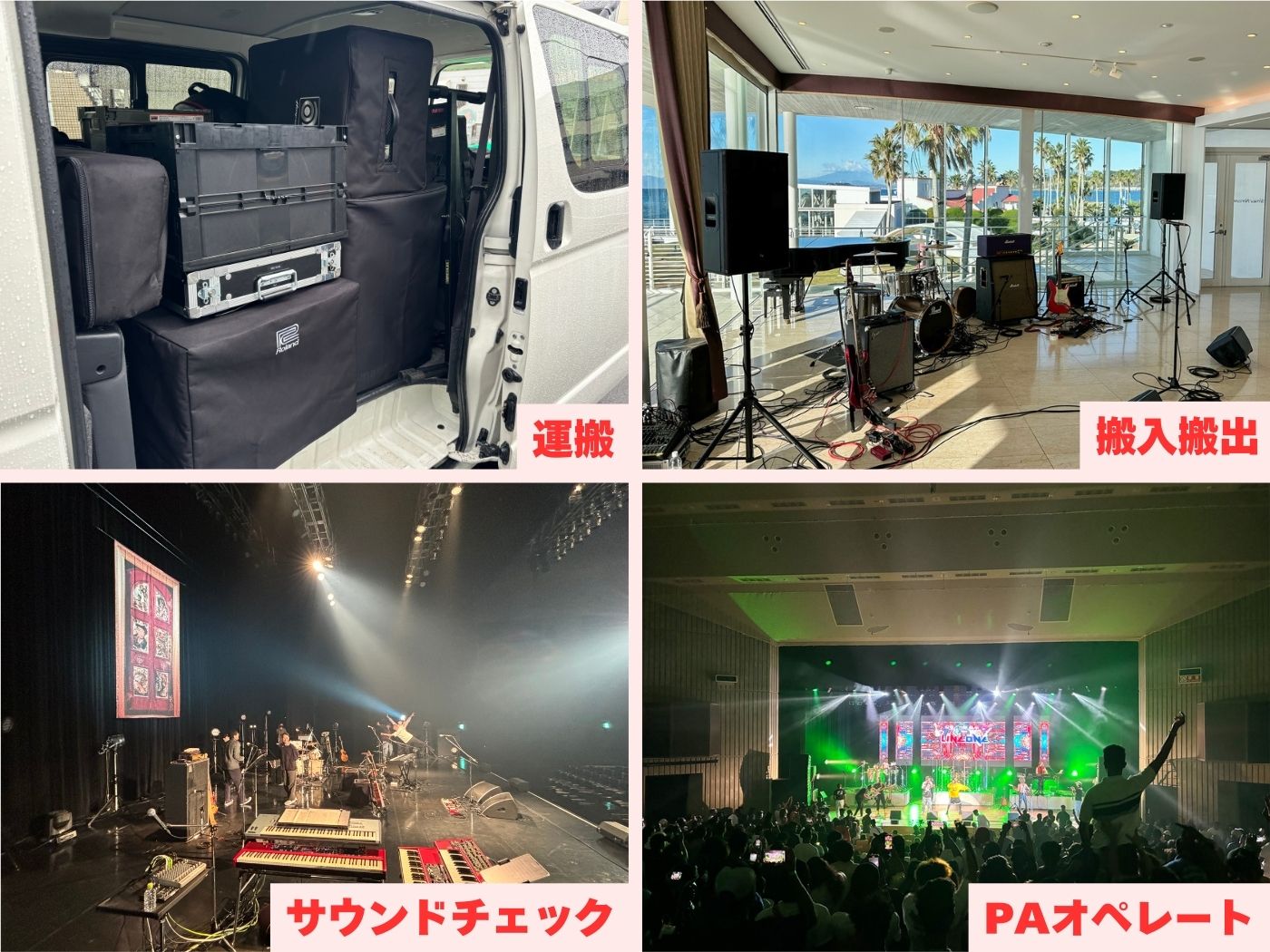

次に現場での音響機材の設営での流れを説明します。

1. 機材を適切な位置に配置します。配線してしまうと後から動かすことは困難なので、あらかじめ設置場所を決めていきます。
2. 場所が決まったら電源を確保します。機材は電源がないと何もできないので、優先的に確保しましょう。
3. その他のケーブルを接続します。最初はスピーカーからチェックするためアウト側（スピーカー側）から接続することが多いです。
4. スピーカーやマイクが正しく接続されているかチェックします。

※あくまで一般的な小規模現場での流れなので例外も多々あります。

設営の流れがわかったところで、次はそれぞれの機材を詳しく見ていきましょう。

まずはマイクについてです。
PA現場では大きく分けて２種類のマイクを使います。

• ダイナミックマイク
  比較的シンプルな構造のため、頑丈で環境変化にも強く、高い音圧にも耐えられるPAで最も多く使われるマイクです。

• コンデンサーマイク
  使用に電源を必要とする複雑な構造で、衝撃や環境変化に弱い傾向がありますが、広い周波数特性を持ち、繊細な収音が可能です。

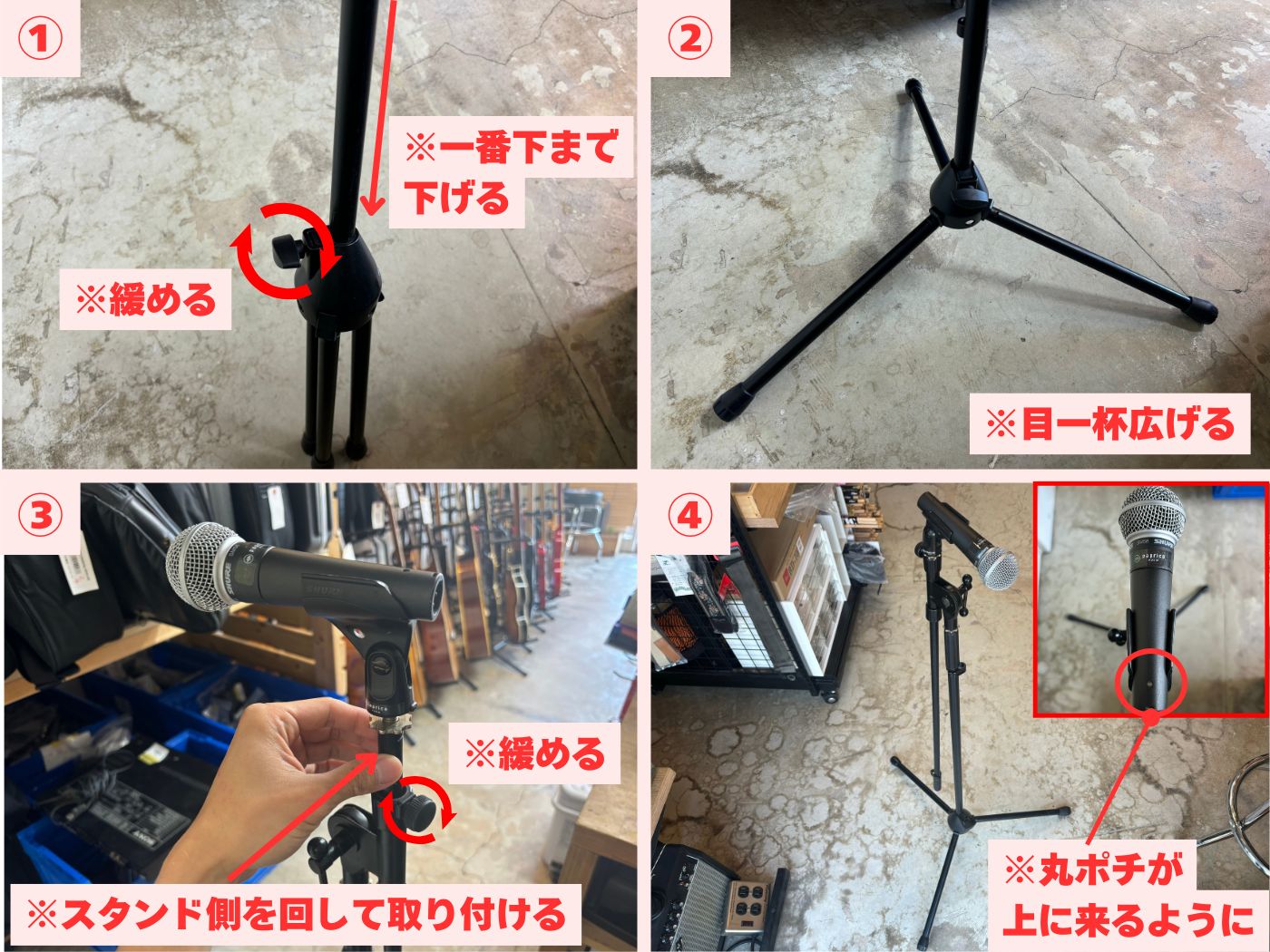

次はマイクのスタンドへの取り付けです。

1. 三脚部の下側のノブを緩めて、三脚部分を下まで出して固定します。真ん中の部分が床に触れていると床の振動も拾ってしまうので３脚以外の部分は床に触れないようにしましょう。
2. 三脚を目一杯広げます。
3. 上部のノブを緩めてマイク（マイクホルダー）を取り付けます。マイクスタンド側を回して取り付けてください。
4. 全てのノブがきちんと締まっていること、マイクが正しく取り付けられていることを確認して完成です。

   ※SM58の場合は丸ポチが上に来るように付けるとケーブルを付けやすいです。

マイクの次はミキサーです。

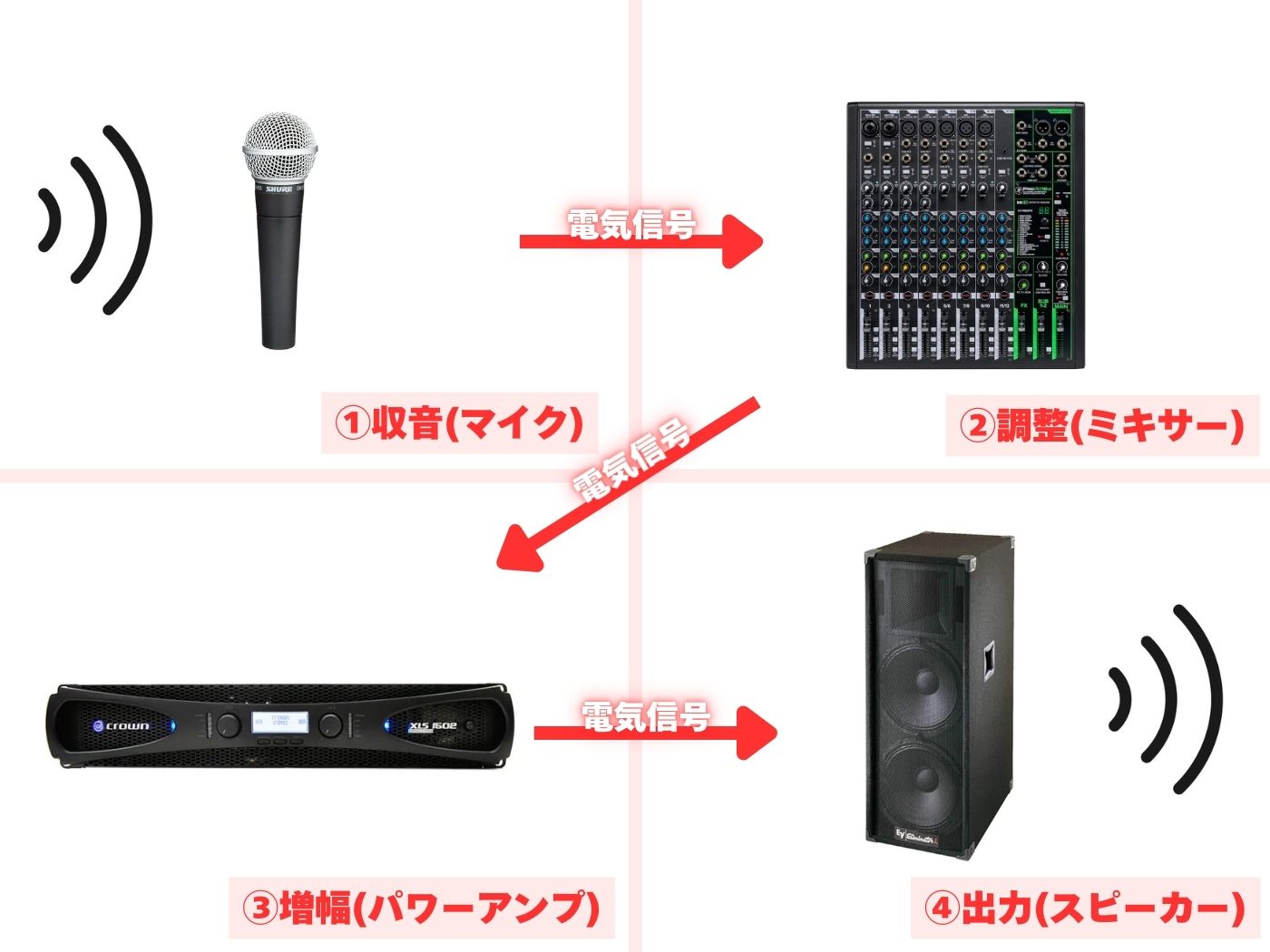

まずはミキサーの主な役割を知りましょう。

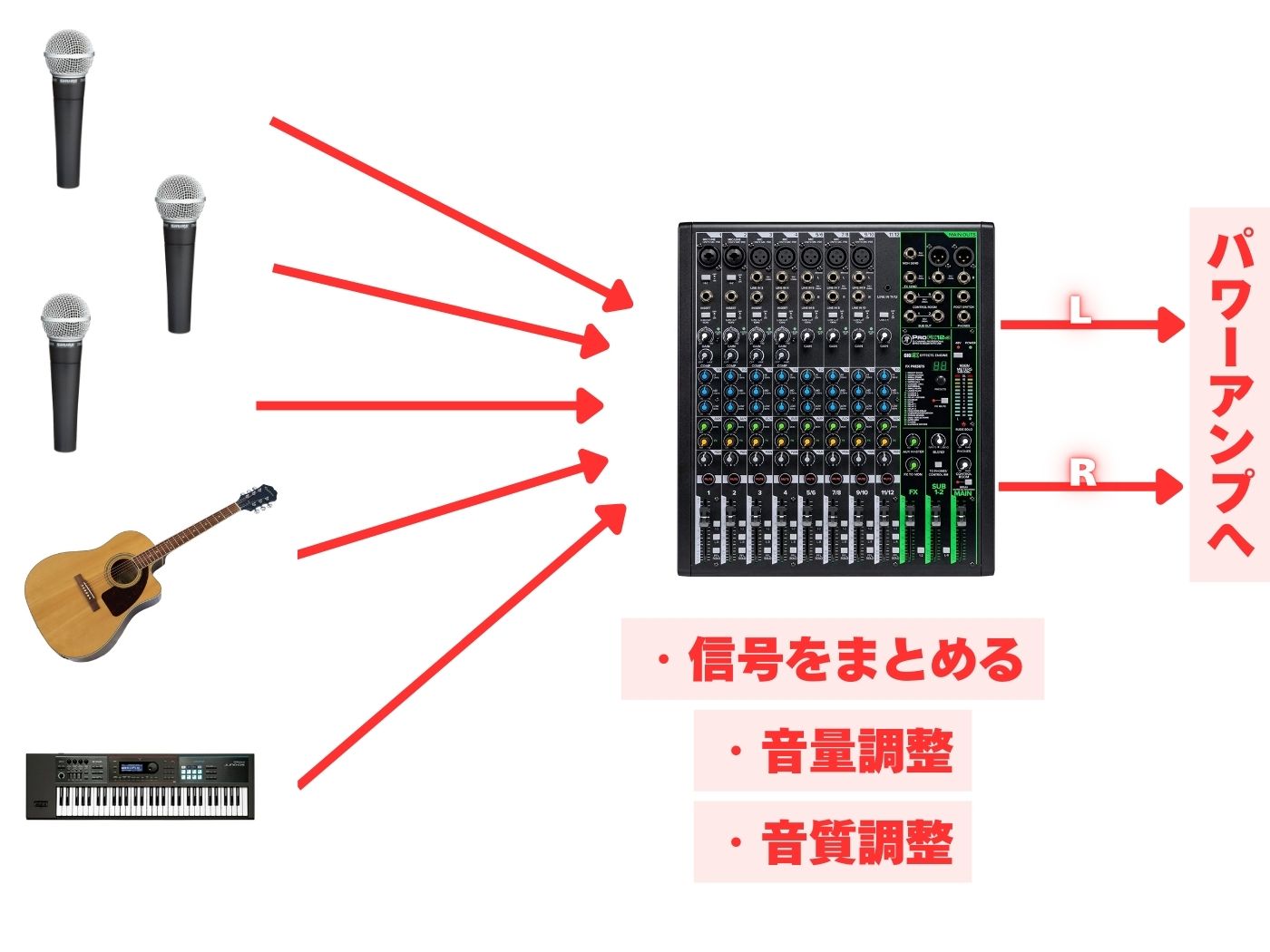

• 音声信号をまとめる
  ボーカルマイク、楽器のマイク、パソコン音源、など様々な音声信号をまとめる役割があります。
  まとめた音声信号はステレオ（LR）の2回線でパワーアンプに送ります。
• 音量を調整しオペレートしやすくする
  実はマイクやキーボードから出てくる信号は大きさが違います。
  フェーダーは規定値(ユニティ)にして、GAINで各音声信号のレベルを均します。本番中の音量調整は基本フェーダーで行います。
• 音声信号の音色を調整する
  EQで特定の周波数をブースト(増幅)・カット(減衰)して音質を調整します。
  基本は原音をありのまま拡声するのが理想ですが、多くの音が混じって聞こえにくいパートがあるときはEQの調整でそれぞれの音を聞きやすくします。

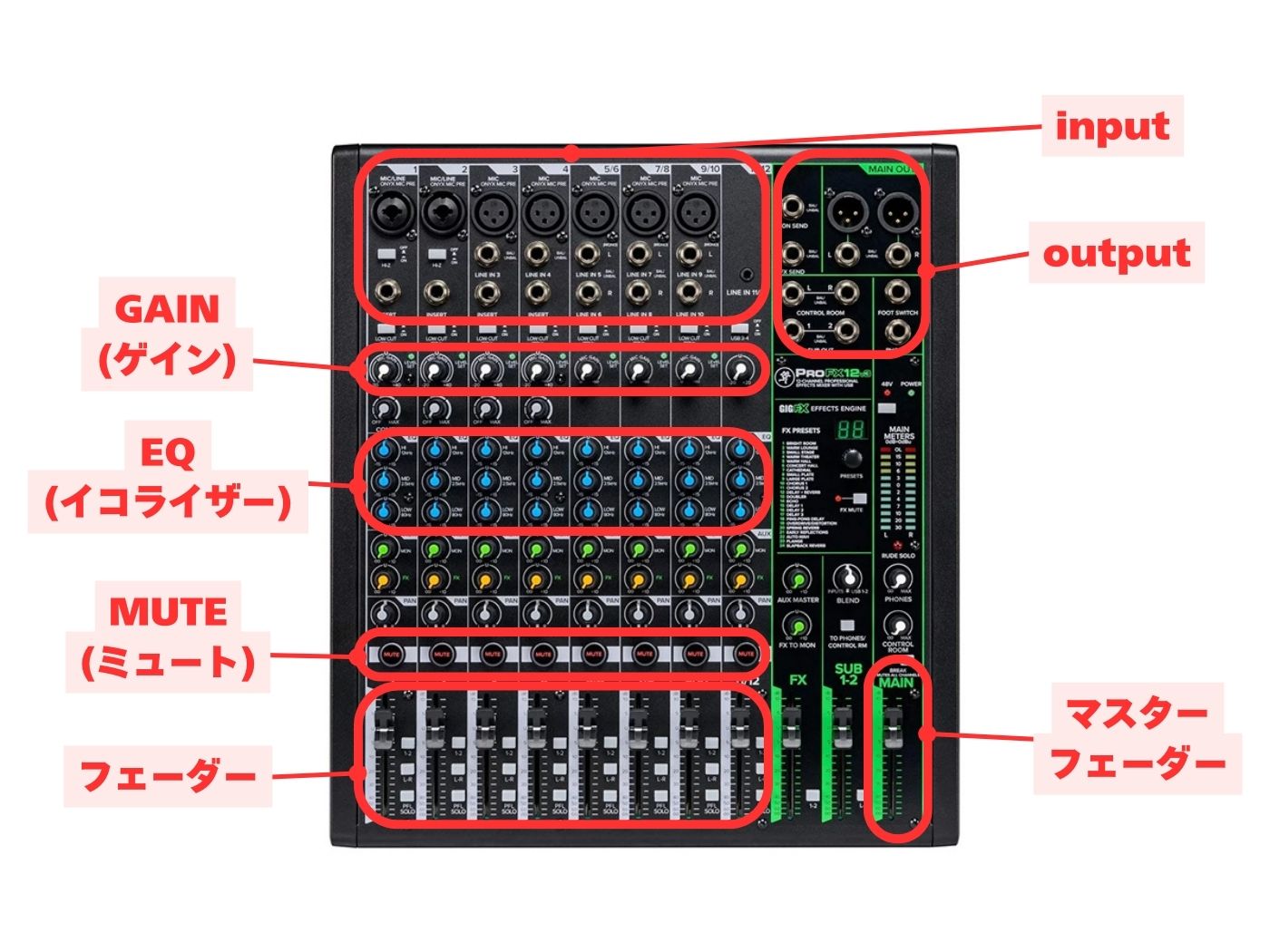

• GAIN（ゲイン）
  マイクや楽器の入力ゲイン（GAIN）を調整するツマミ。
  フェーダーは規定値(ユニティ)にしてGAINで信号レベルを均します。
• EQ（イコライザー）
  音質を調整するツマミ。このミキサーはHi(高音域) Mid(中音域) Low(低音域)に分かれてます。
• MUTE（ミュート）
  信号をOFFにするボタン。一時的に音を出したくない状況で使います。
• フェーダー
  マスターフェーダーに送る信号の量を調整するエリア。
• マスターフェーダー
  ステレオ（LR）から出力される信号の量を調整するエリア。
• input
  入力信号が入ってくるエリア。マイクや楽器に繋がったケーブルを接続します。
• output
  さまざまな信号が出力されるエリア。ここから出力系機材（パワーアンプなど）に接続します。

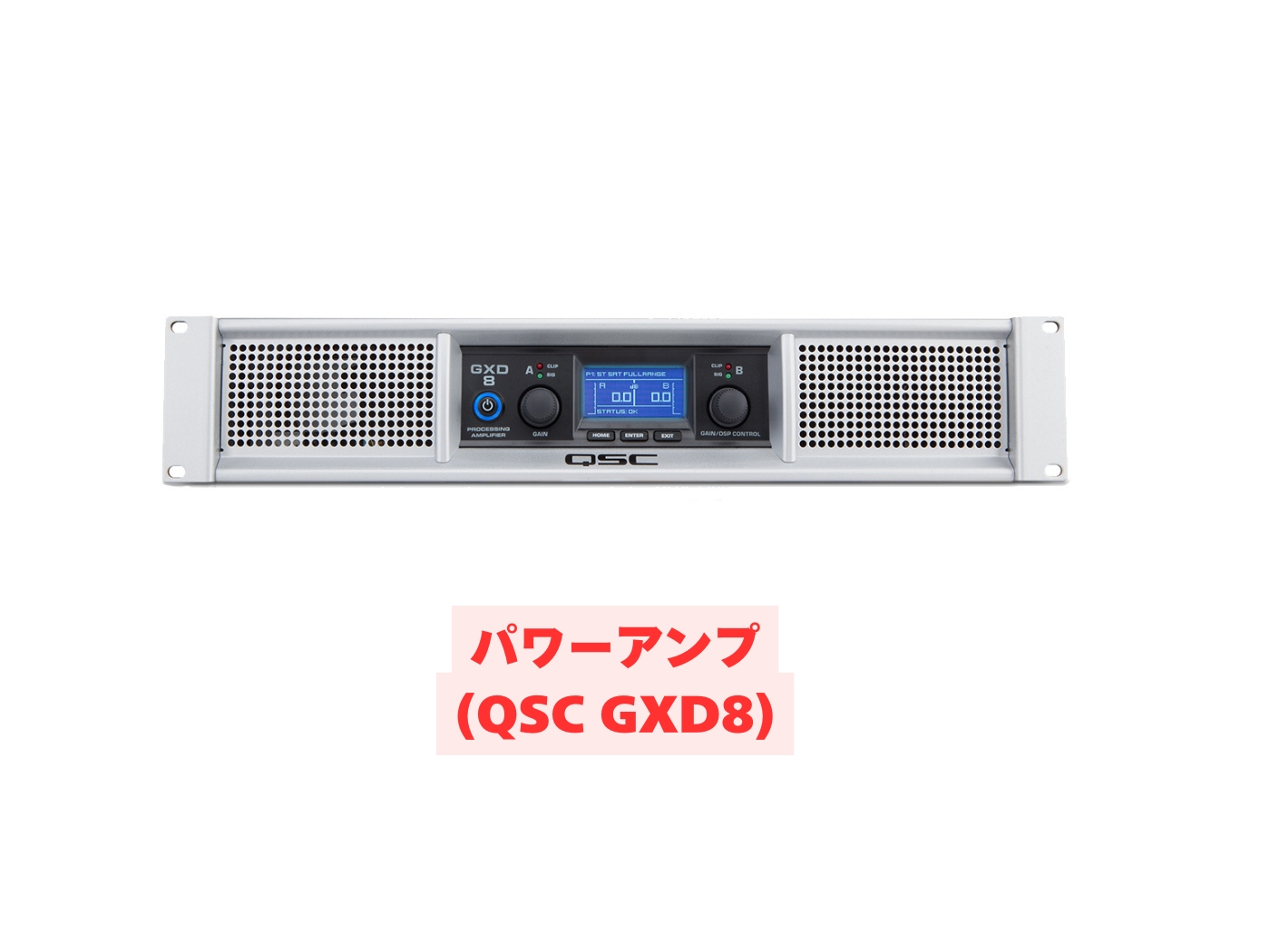

パワーアンプは、ミキサーから送られる電気信号をスピーカーで鳴らせるレベルまで増幅するための機器です。

パワーアンプを内蔵した機材は「パワード」が付くことがあります。
逆にパワーアンプを内蔵していない機材は「パッシブ」と付くことがあります。

• パワーアンプ内蔵スピーカーは「パワードスピーカー」
• パワーアンプが入ってないスピーカーは「パッシブスピーカー」

パッシブスピーカーはパワーアンプからスピーカーを動かす電力も供給されているので、電源を必要としません。

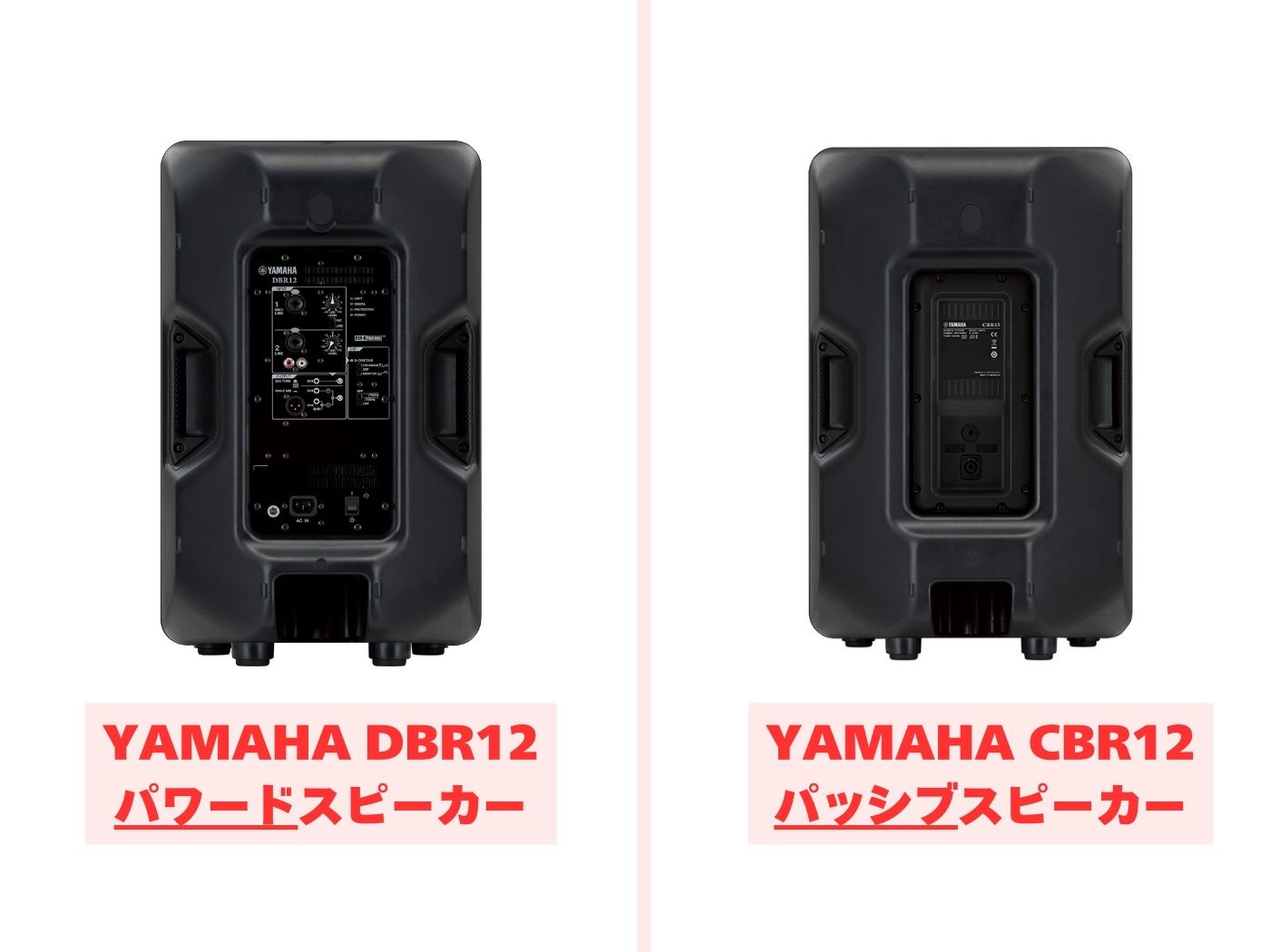

写真左のYAMAHA DBR12を見ると音量を調整するツマミや電源ケーブルを指す場所がありますが、右のYAMAHA CBR12には接続端子しかないことがわかります。

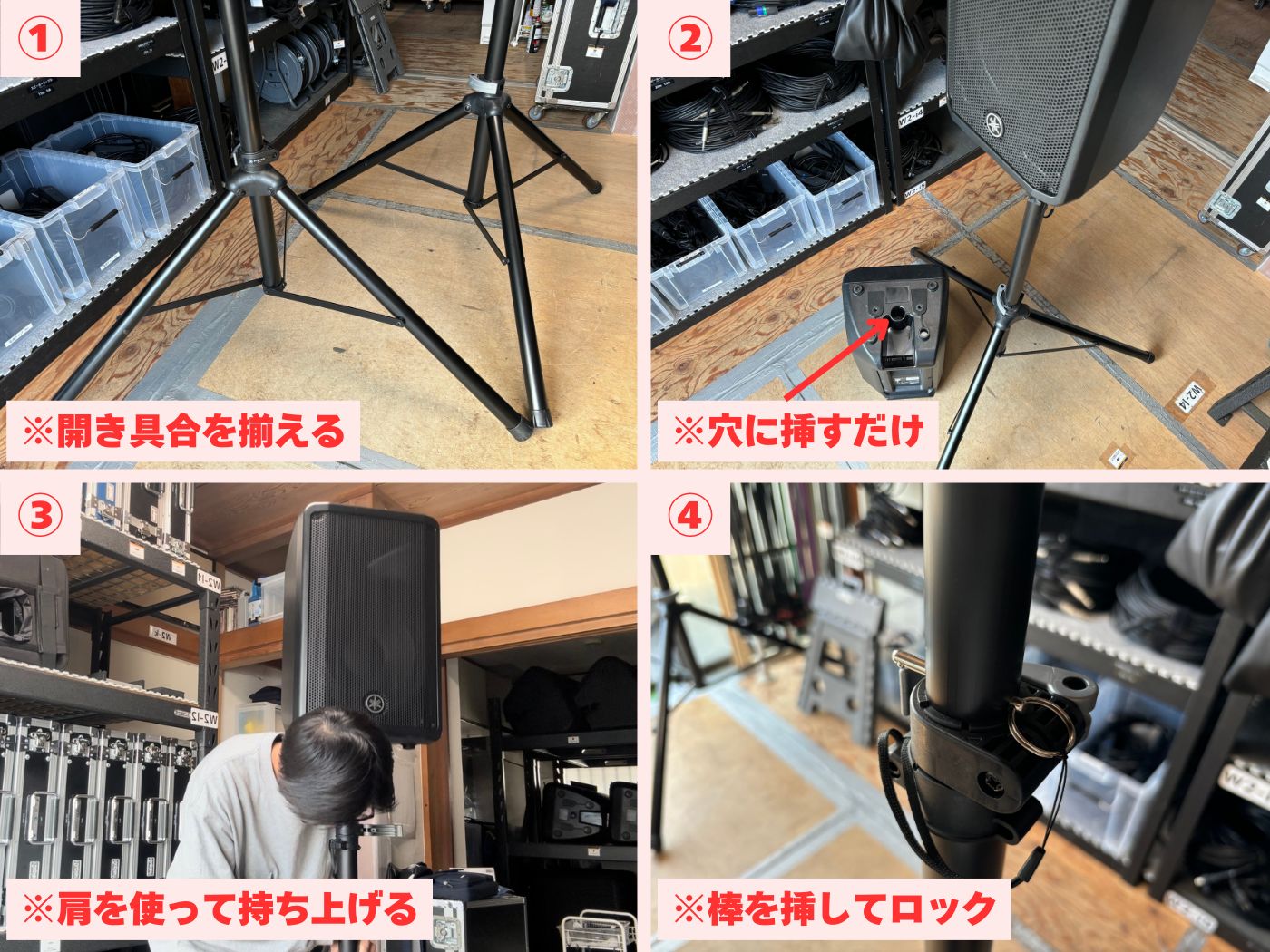

1. 三脚を広げて開き具合を揃えます
2. スピーカーを取り付けます
3. 高さを決めて揃えます
   スピーカーを上げるときは肩のあたりで下から押すと楽です。
4. 棒を挿してロックしたら完成です。

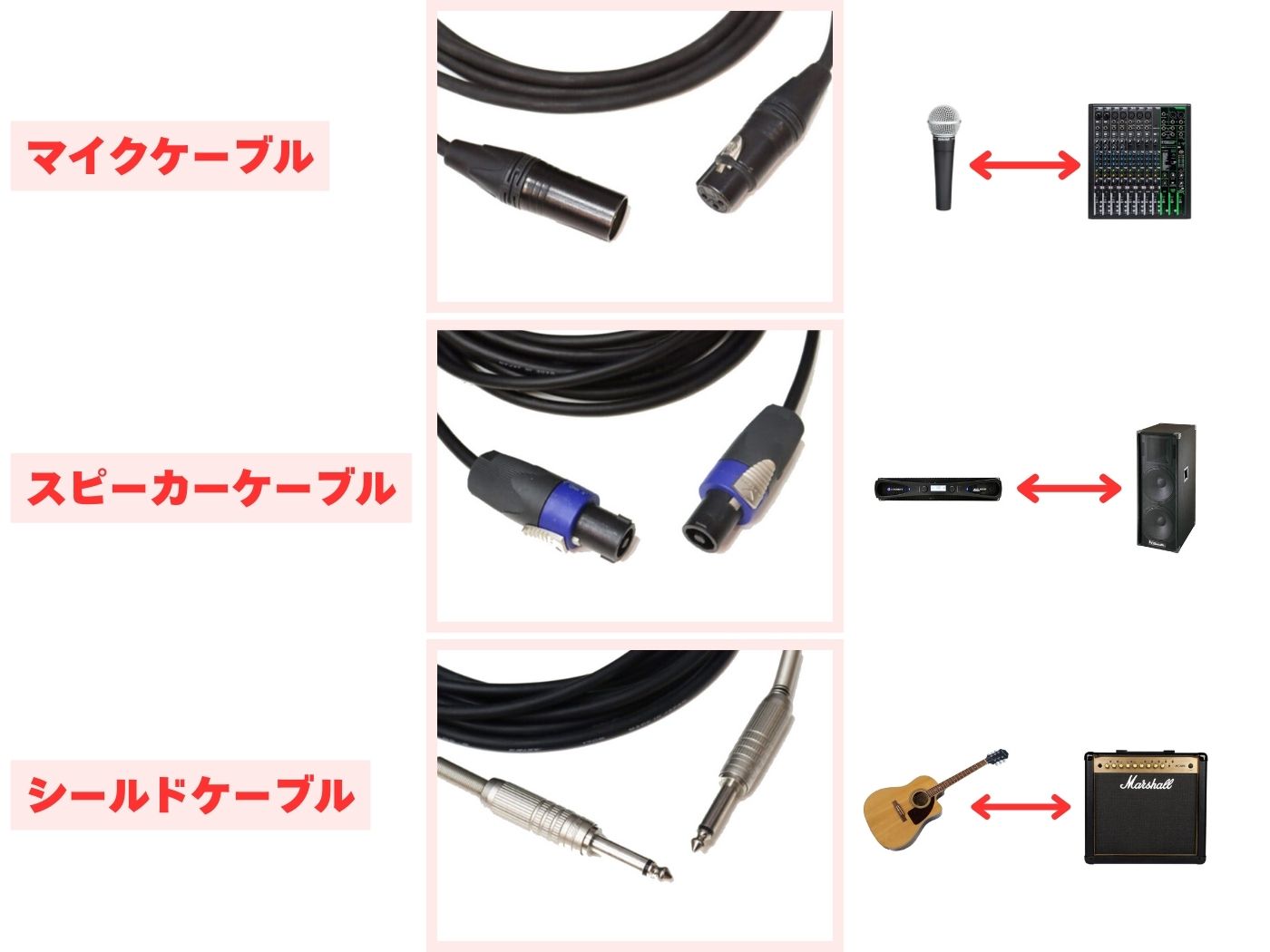

まずは形と名前、使用する場所を覚えていきましょう。

• マイクケーブル
  マイクとミキサー、ミキサーとパワーアンプを接続するときに使います。
  外すときはレバーを押しながら外します。
• スピーカーケーブル
  パワーアンプとスピーカーを接続するときに使います。
  増幅された電流に耐えられるようマイクケーブルよりも太めな設計。
  接続するときは挿したあとに回すとカチッとロックされます。
• シールドケーブル
  ギターやベース・キーボードなど楽器類と機材を接続するときに使います。
  よく使うのはギター・ベースとギター・ベースアンプです。
  お客様ご自身で持参されることが多いケーブルです。

まずは形と名前を覚えられればOKです。

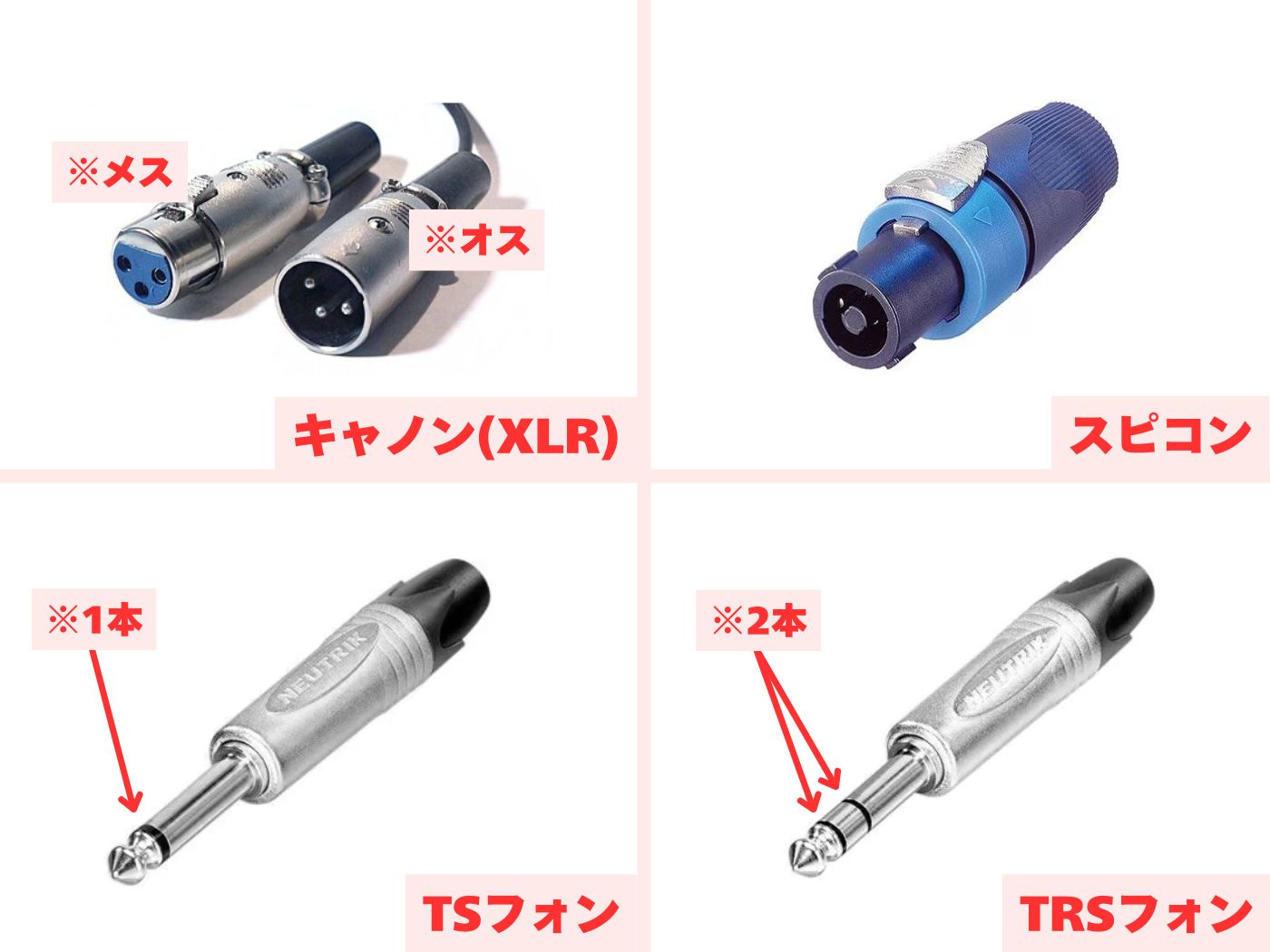

• キャノン（XLR）
  正式名称はXLR端子。
  マイクやミキサーの入出力部分に配置されることが多いです。
• スピコン
  弊社のスピーカーケーブルは主にスピコン端子です。
  パワーアンプの出力端子や、スピーカーの入力端子によく見られます。
• TSフォン
  シールドケーブルで見られるような棒状の端子を通称フォン(phone)端子と言います。
  フォン端子の中でも黒い線(絶縁体)が1本のタイプがTSフォンです。
• TRSフォン
  フォン端子の中でも黒い線(絶縁体)が2本のタイプがTRSフォンです。

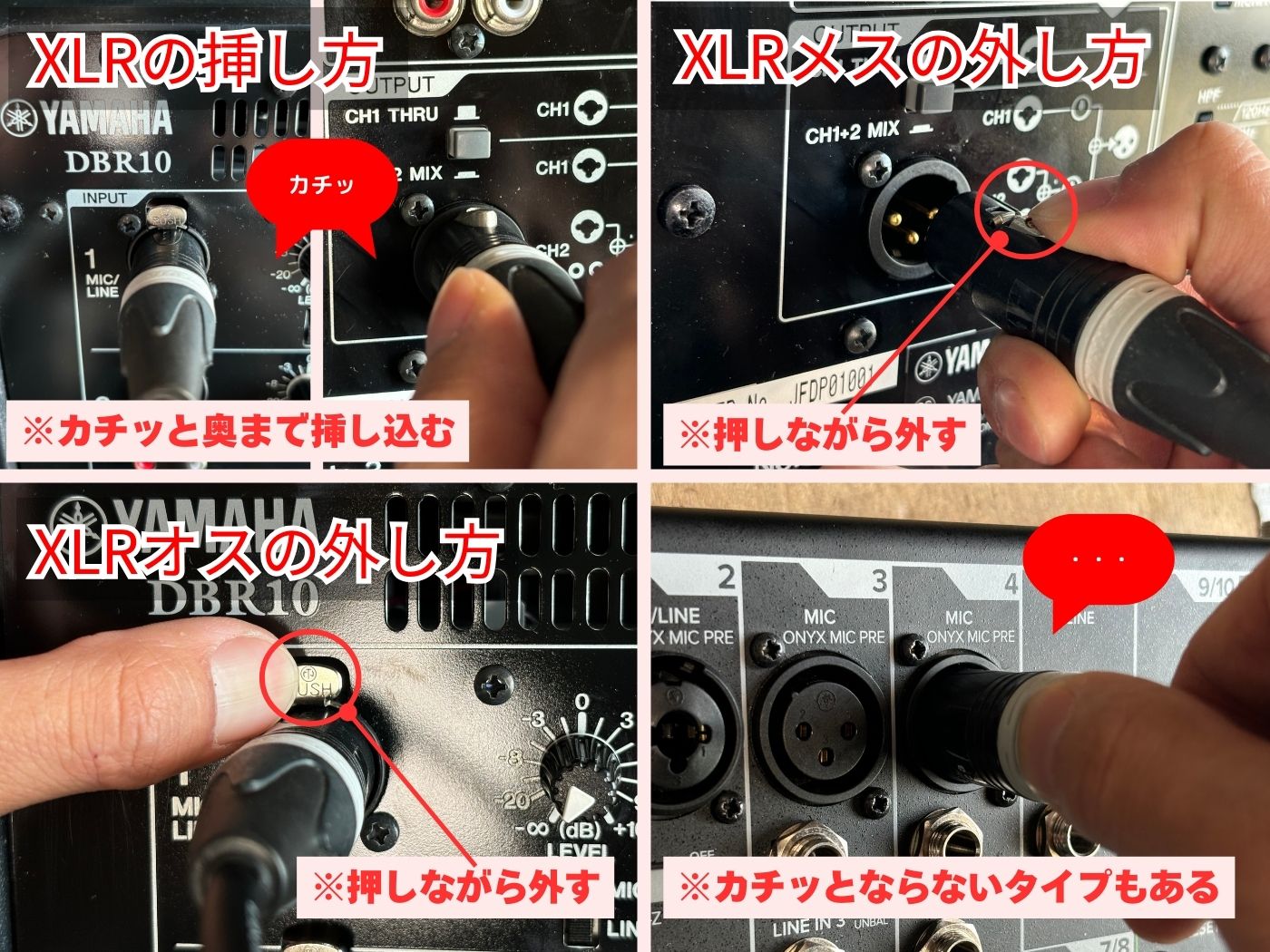

• XLR端子の挿し方
  カチッとなるまで挿し込みます。
  カチッとならないタイプは奥まで挿し込む意識でお願いします。
• XLR端子メスの外し方
  端子側の出っ張りを押しながら外します。
• XLR端子オスの外し方
  機材本体側の出っ張りを押しながら外します。

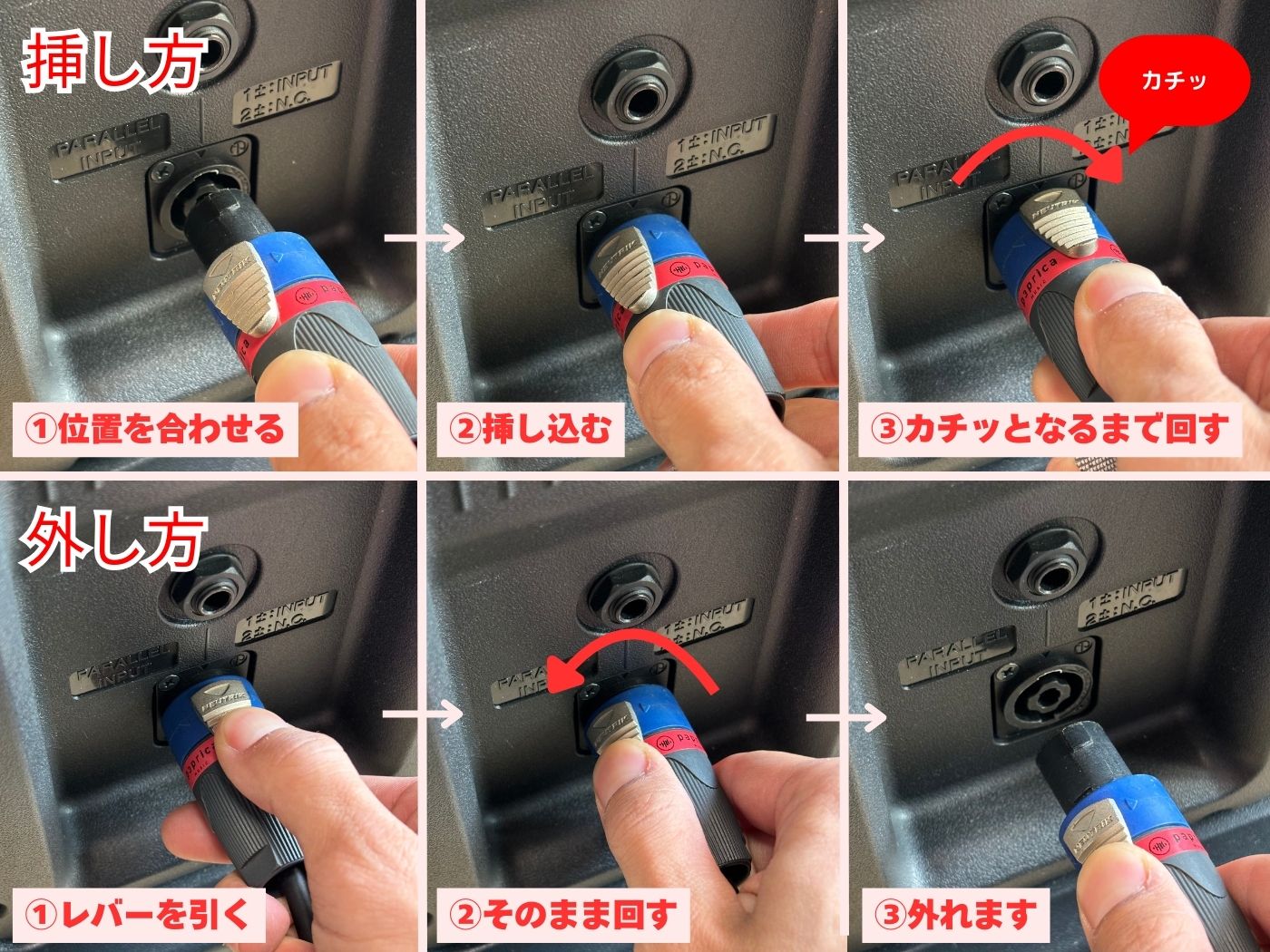

• スピコン端子の挿し方
  ①位置を合わせる
  ②挿し込む
  ③カチッとなるまで回す
• スピコン端子の外し方
  ①端子のレバーを引く
  ②そのまま回す
  ③外れます

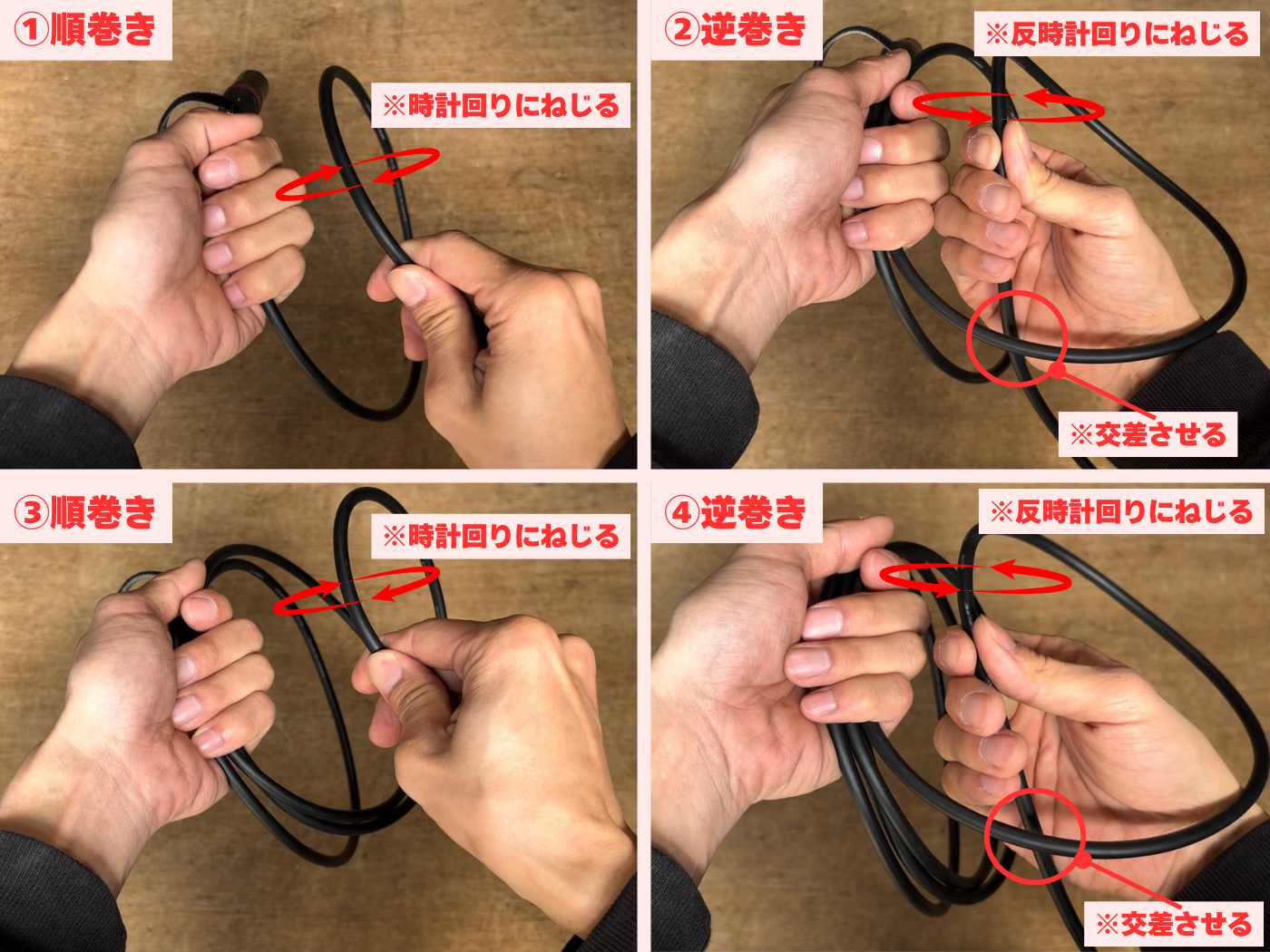

1. 時計回りにねじりながら巻く（順巻き）
2. 少し長めに持って反時計回りにねじりながら巻く（逆巻き）
   逆巻きのときは必ずコードが交差します
3. 時計回りにねじりながら巻く（順巻き）
   順巻きのときは交差しない
4. 反時計回りにねじりながら巻く（逆巻き）

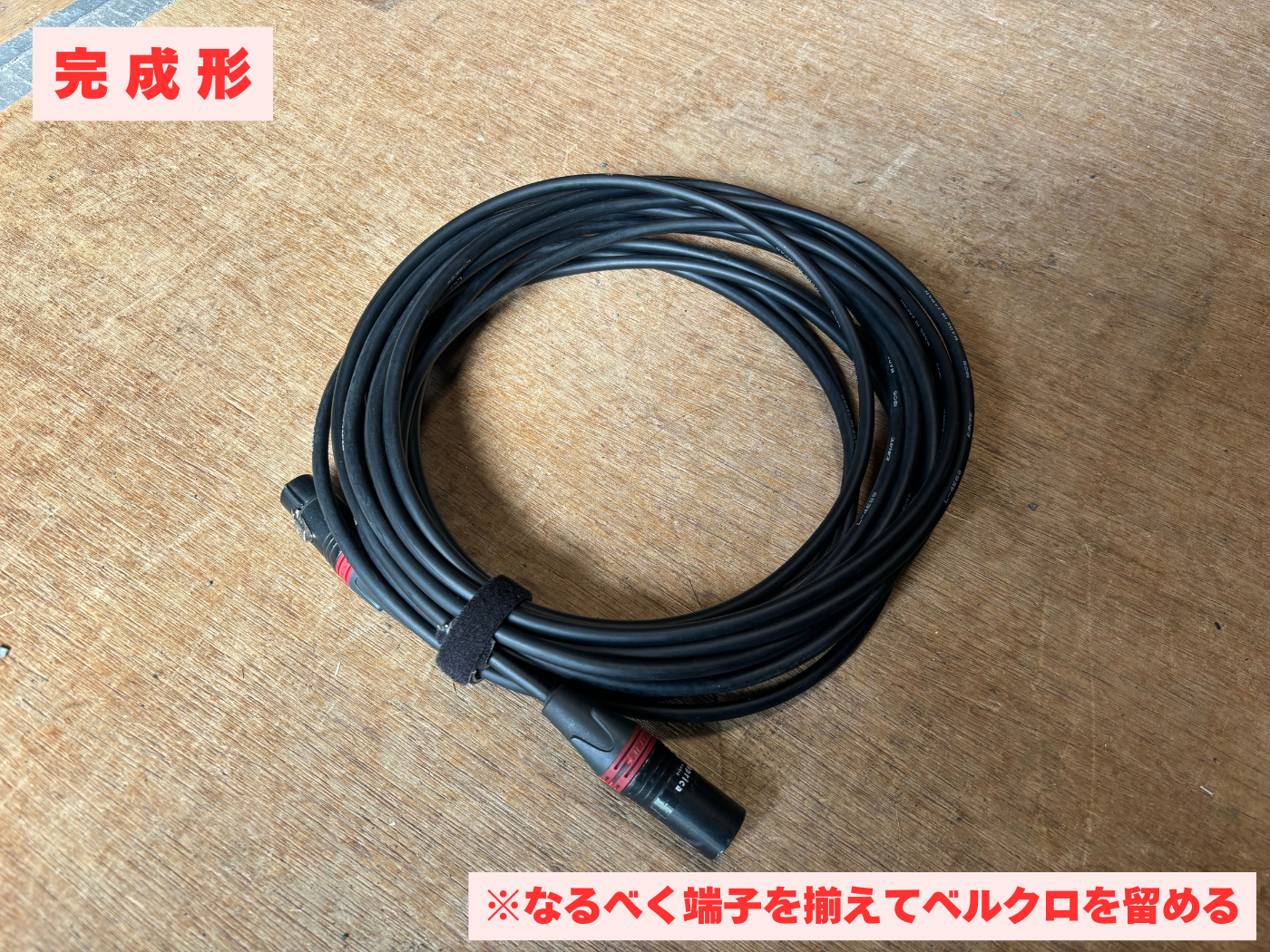

5. 巻き切れるまで1〜4を繰り返したら、ベルクロで留めて完成
